在鋼結構加工中,當圖紙要求或下述部位一般需要邊緣加工。
(1)吊車梁翼緣板、支座支承面等圖紙有要求的加工面。
(2)焊接坡口。
(3)尺寸要求嚴格的加勁板、隔板、腹板和有孔眼的節點板等。
邊緣加工的質量標準見常用的邊緣加工方法主要有:鏟邊、刨邊、碳弧氣刨、氣割和坡口機加工等。
1、鏟邊
對加工質量要求不高,并且工作量不大的邊緣加工,可以采用鏟邊。鏟邊有手工鏟邊和機械鏟邊兩種。手工鏟邊的工具有手錘和手鏟等。機械鏟邊的工具有風動鏟錘和鏟頭等。
風動鏟錘是用壓縮空氣作動力的一種風動工具。
一般手工鏟邊和機械鏟邊的構件,其鏟線尺寸與施工圖紙尺寸要求不得相差lmm。鏟邊后的棱角垂直誤差不得超過弦長的1/300,且不得大于2m m。
鏟邊時應注意以下事項:
② 氣壓縮機開動前,應放出貯風罐內的油、水等混合物。
②鏟前應檢查空氣壓縮機設備上的螺栓、閥門完整情況,風管是否破裂漏風等。③鏟邊時,鏟頭要注機油或冷卻液,以防止鏟頭退火。
④鏟邊結束時應卸掉鏟錘妥善保管,冬季施工后應盤好鏟錘風帶放于室內,以防帶內存水凍結。
⑤高空鏟邊時,操作者應帶好安全帶。
⑥鏟邊時,對面不得有人和障礙物。
2、刨邊

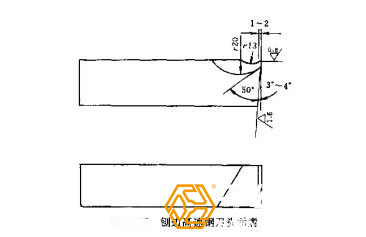

刨邊使用的設備是刨邊機,需切削的板材固定在作業臺上,由安裝在移動刀架上的刨刀來切削板材的邊緣。刀架上可以同時固定兩把刨刀,以同方向進刀切削,也可在刀架往返行程時正反向切削。刨邊加工有刨直邊和刨斜邊兩種。創邊加工的加工余量隨鋼材的厚度、鋼板的切割方法的不同而不同,一般的創邊加工余量為2~4mm。
當構件長度大于刨削長度時,可用移動構件的方法進行刨邊;構件較薄時,則可采用多塊鋼板同時刨邊的方法加工。對于側彎曲較大的條形構件,刨邊前應先校直。氣割加工的構件邊緣必須將殘渣清除干凈后再刨邊,以便減少切削量和提高刀具壽命。
3、銑邊
銑邊機利用滾銑切削原理,對鋼板焊前的坡口、斜邊、直邊、U形邊能同時一次銑削成形,比刨邊機提高工效1.5倍,且能耗少,操作維修方便。銑邊的加工質量優于刨邊的加工質量。
4、碳弧氣刨
碳弧氣刨的切割原理是直流電焊機直流反接(工件接負極),通電后,碳棒與被刨削的金屬間產生電弧,電弧具有6000℃左右高溫,足以將工件熔化,壓縮空氣隨即將熔化的金屬吹掉,達到創削金屬的目的。
碳弧氣刨的優點是:效率高,清根可達45m/h,比風鏟提高效率8-15倍;無噪音、減輕勞動強度;靈活方使,能在狹窄處操作;操作時可看清焊縫的缺陷消除與否;可以切割氧割難以切割的金屬,如生鐵、不銹鋼、高錳鋼、銅、鋁、合金等;熱影響區小,只1m左右(氧割為2~6m),對減少構件變形很有意義;設備簡單,氣刨槍制作簡單。
碳弧氣包的缺點是:目前只能用直流焊機;有強烈弧光;煙霧粉塵多,須有通風設備;吹出的金屬液體濺落在表面上,需要用砂輪來清除。
5、氣割機切割坡口
氣割坡口包括手工氣割和用半自動、自動氣割機進行坡口切割。其操作方法和使用的工具與氣割相同。所不同的是將割炬嘴偏斜成所需要的角度,對準要開坡口的地方,運行割炬即可。
此種方法簡單易行,效率高,能滿足開V形、X形坡口的要求,已被廣泛采用,但要注意切割后須清理干凈氧化鐵殘渣。
6、其他坡口切割機
(1)滾剪倒角機。滾剪倒角機利用滾剪原理,對鋼板邊緣按所需角度進行剪切,以得到焊接所需的坡口。加工尺寸準確、表面光潔、一次成形,不需要清理毛刺。具有操作方便,工效高(3m/min),能耗低等優點。
(2)管子割斷坡口機。管子割斷坡口機利用車削原理,對管子進行割斷和坡口加工。刀具進給有手動與電動兩種,適用于Φ20-114mm、中Φ121~325mm管子的加工，大批量管子的加工尤為適用。
管子接口相貫線的加工,傳統工藝方法一般采用人工放樣、手工氣割和砂輪打磨坡口此種加工方法尺寸精度差,焊接坡口質量差,且加工周期長。采用國外引進的多坐標數控管子切割機加工管口相貫線,只需在該機上輸入管徑、管壁厚度和相交角度等原始數據后,即可對管子進行全自動等離子切割。此種加工方法精度和外觀質量都較好,桿件的長度誤差可以控制在1mm以內,坡口面光潔,無需打磨即可直接組焊。
